電能管理系統為企業提供完整的電能管理方案

發布時間：2018-08-02 ~~瀏覽次數：~~

1. 電能管理系統的簡述

隨著我國供電系統的快速發展、用電負荷的持續增長、各種非線性負載不斷出現所帶來的電能質量問題日趨嚴重及國家對節能減排的嚴格規定，使得供電公司和用戶更加需要有效的電力監控解決方案來應對上述變化所帶來的挑戰，以實現輸配電系統的可靠、高校、低耗的運行。

康派智能利用智能終端監測設備（各種智能電力儀表、微機保護及其他第三方智能設備），結合現場總線及以太網通信技術以及計算機技術，綜合構成的電能管理系統。河南康派智能的電能管理系統采用分層、分布式的結構設計，按間隔單元劃分、模塊化的設計，實現了對企業配電的監控管理，實現了對中低壓系統等設備的實時監控及數據采集。用戶可通過電能管理系統采集到的數據對節能狀況進行對比與分析，核實節能措施的優化情況有針對性的進一步進行對設備進行優化管理。

2. 電能管理系統結構

康派智能的電能管理系統主要分為三層分別為：系統管理層、網絡通訊層、現場設備層。
系統管理層主要是實現人機交互，可實時顯示和處理設備采集和測控信號，真正實現用戶和監控設備的對接。
網絡通訊層主要是實現數據的交互與通訊，其主要設備是屏蔽雙絞線、光纜、光纖收發器、工業網絡交換機、通訊管理機和電源模塊等設備組成。
現場設備層主要是實現對現場設備的數據測量、顯示、控制以及通訊，其主要設備是各種電力監控儀表、微機保護設備以及其他智能監控設備。

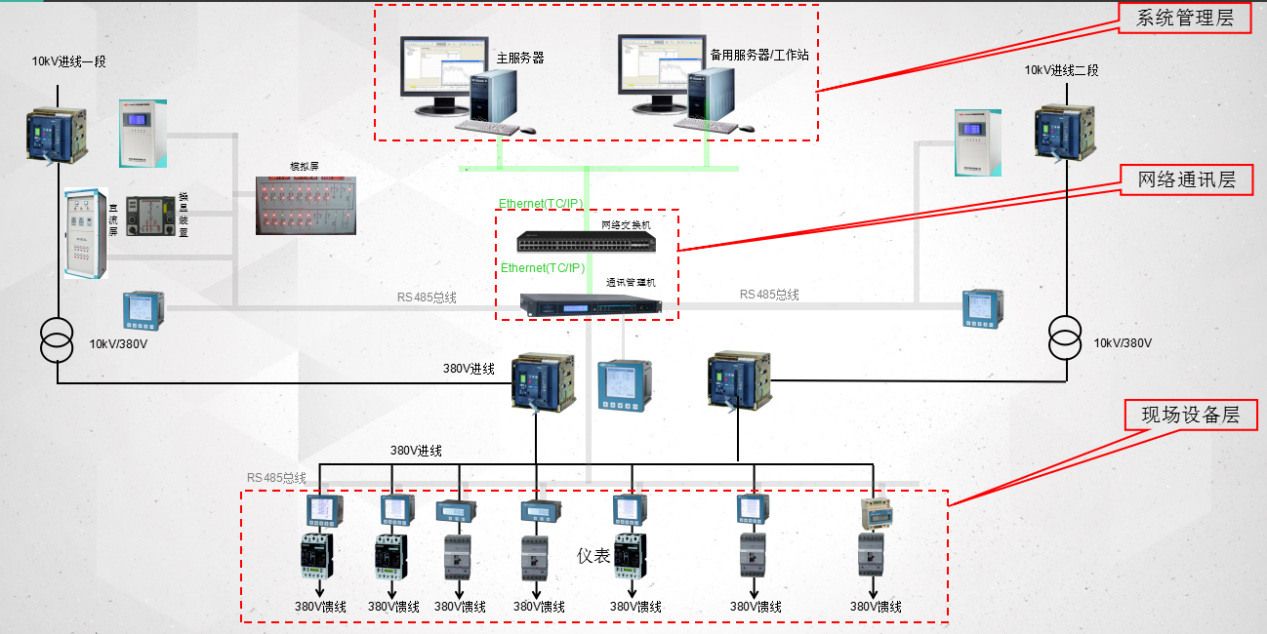

電能管理系統結構拓撲圖

3. 電能管理系統的主要功能

康派智能的電能管理系統主要偏重于企業配電的運維管理，其功能分為6大模塊：

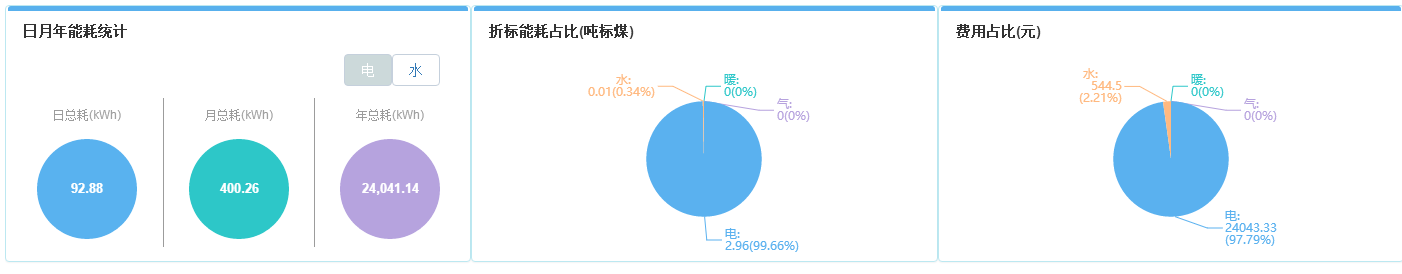

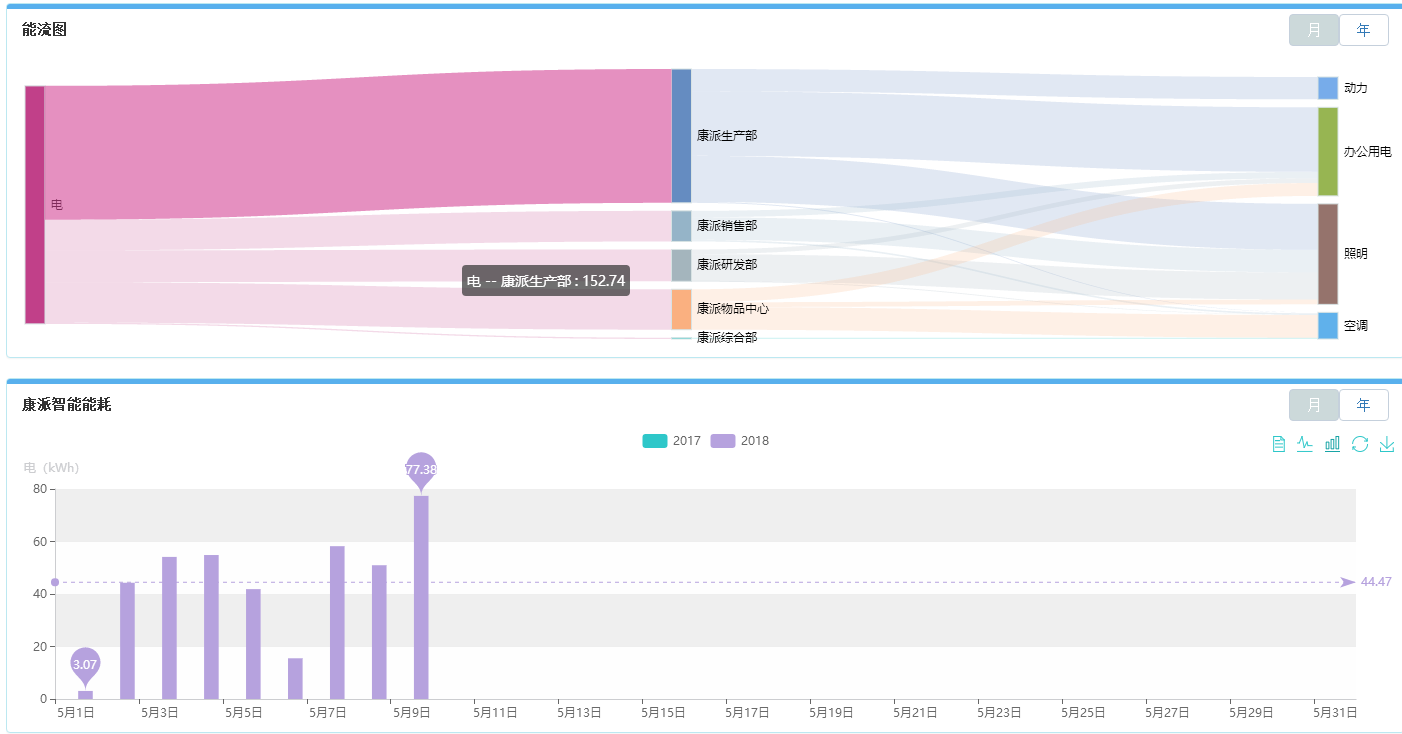

3.1能源看板

要想查看某個企業大體用能情況，能量流動方向，需要在地圖中選中該企業位置坐標，雙擊進入當前企業能源看板或是在能源看板中選擇所要查看的企業，點擊查詢即可。通過能流圖形象的將該企業各部門主要設備用能情況展示出來。在該界面中也可以選擇查看其它企業能源流動情況。

3.2配電監控

配電監控菜單中展示的是遙信事件、遙測分鐘級和秒級實時數據和歷史數據，通過數字表格或圖形曲線的方式將數據形象的展示出來。

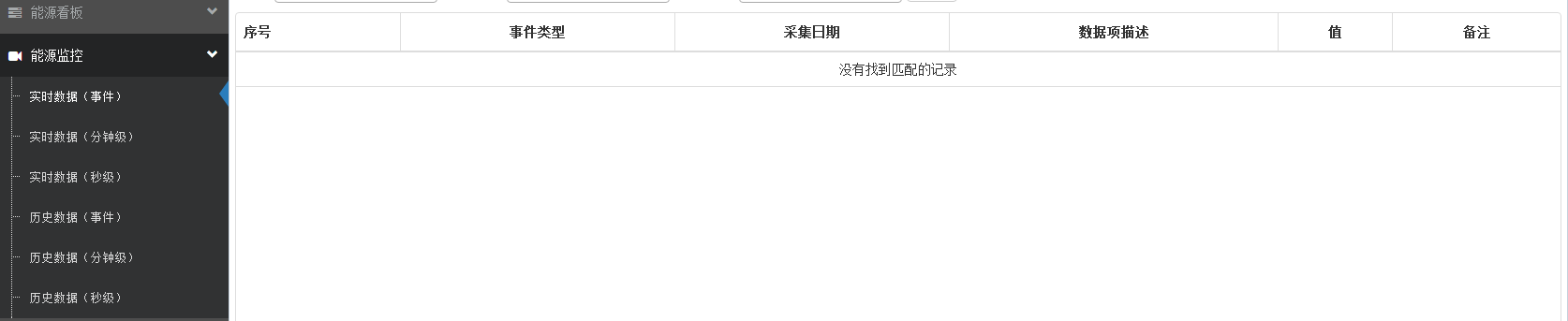

（1）實時數據（事件）

當現場設備有遙信變位、越限告警或故障報警時，會在實時數據（事件）中查到，選擇集中器，選擇監測點，點擊查詢就會調出當前用能設備事件記錄。選擇企業，選擇集中器，選擇監測點，選擇展示方式，點擊查詢，彈出如下圖所示事件實時數據記錄：

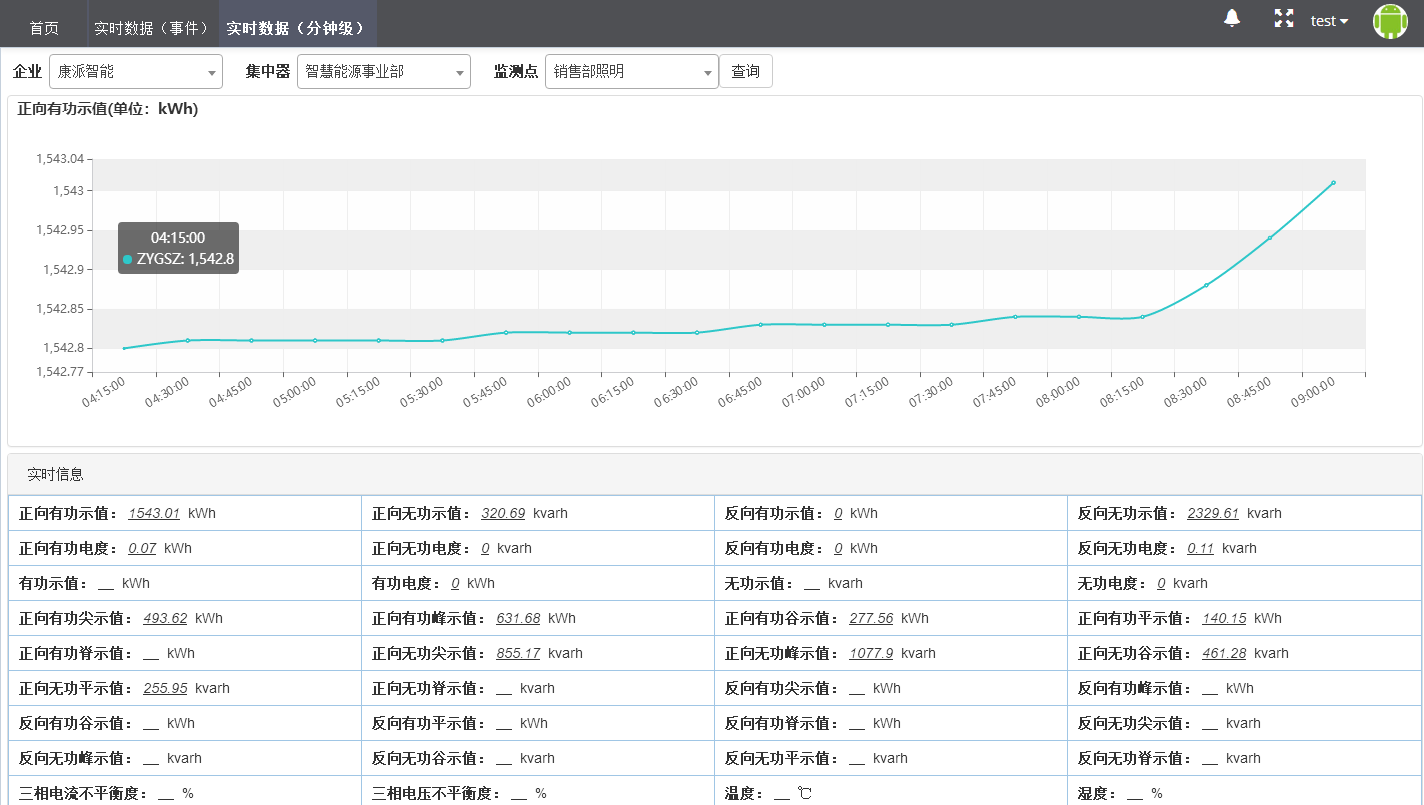

（2）實時數據（分鐘級）

分鐘級實時數據主要展示所采集的用電設備四象限電能、復費率電能統計、電流不平衡率、電壓不平衡率、溫度和濕度等數據，每15分鐘刷新一次。選擇集中器，選擇監測點，點擊查詢就會調出當前用能設備分鐘級實時數據，點擊數據變量，就會生成與之相對應的實時曲線，通過曲線查看數據情況，進而了解設備用能及運行情況。

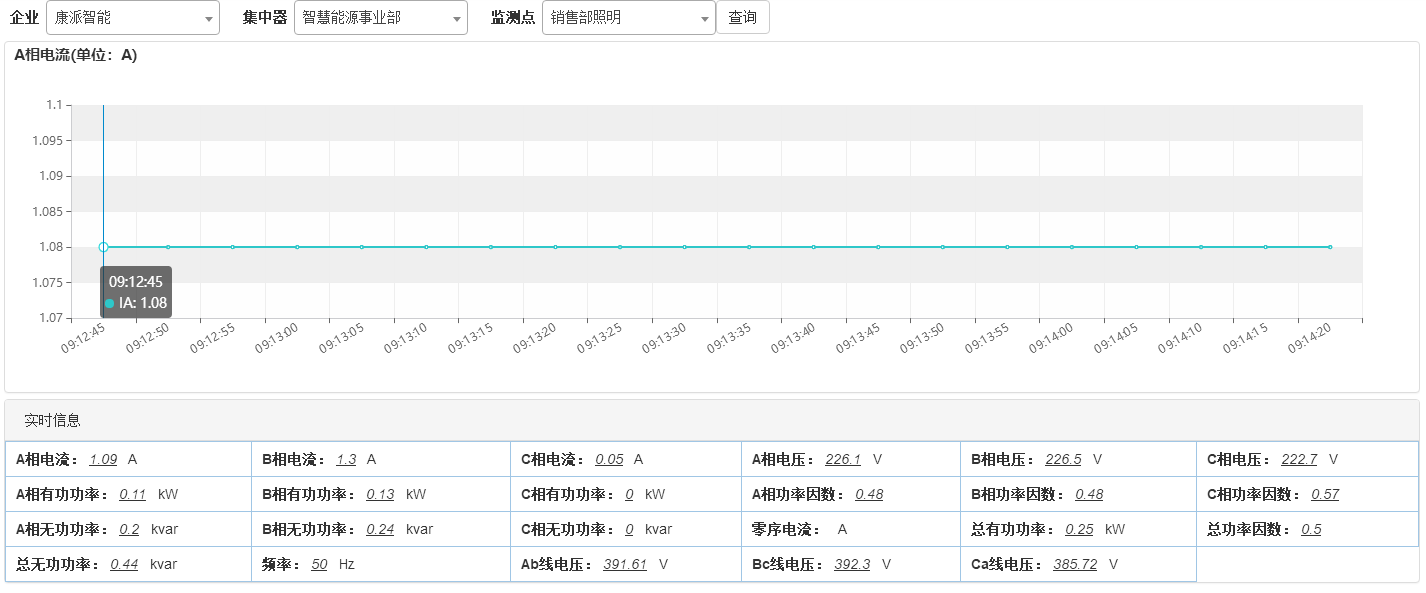

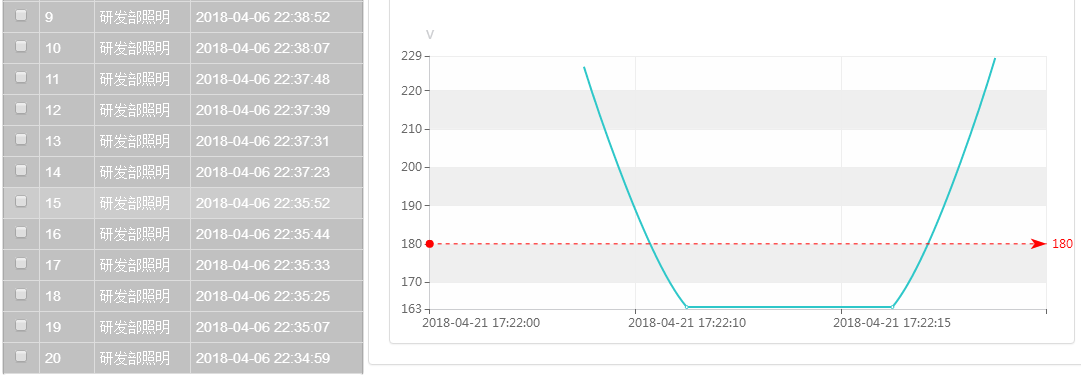

（3）實時數據（秒級）

秒級實時數據主要展示用電設備電壓、電流、有功功率、無功功率和功率因數等數據，每5鐘刷新一次。選擇集中器，選擇監測點，點擊查詢就會調出當前用能設備分鐘級實時數據。點擊數據變量，就會生成與之相對應的實時曲線，通過曲線查看數據情況，進而了解設備運行情況。

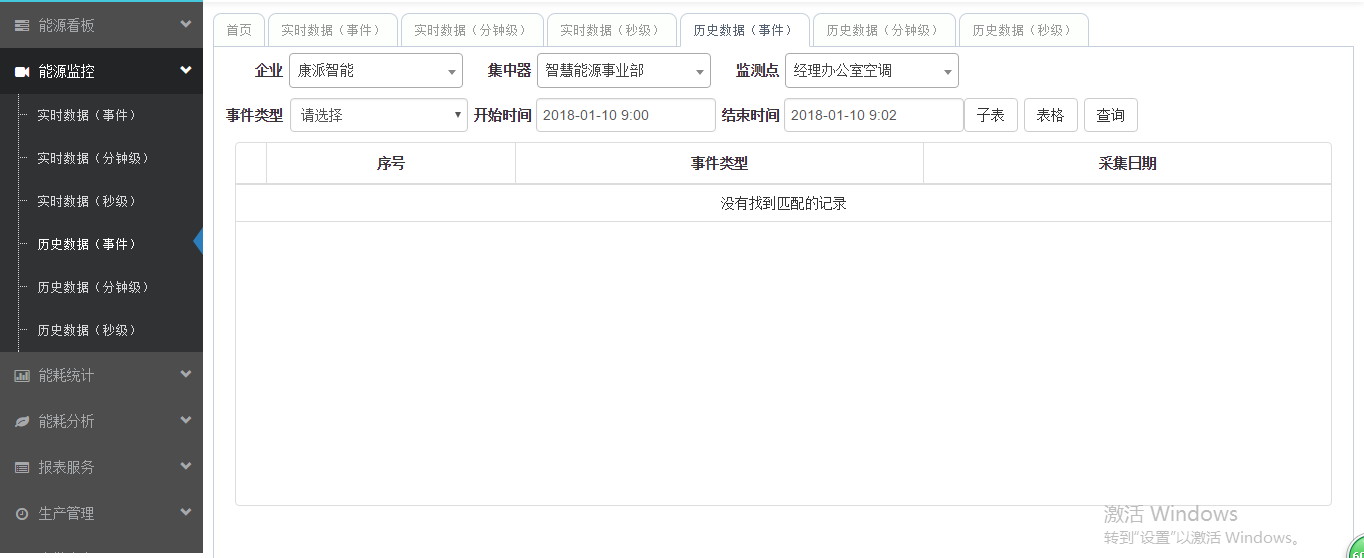

（4）歷史數據（事件）

現場設備有歷史遙信變位、歷史越限告警和歷史故障報警時，會在歷史數據（事件）中查到，選擇集中器，選擇監測點，選擇事件類型，時間段，點擊查詢就會調出如下圖所示當前用能設備歷史事件記錄。

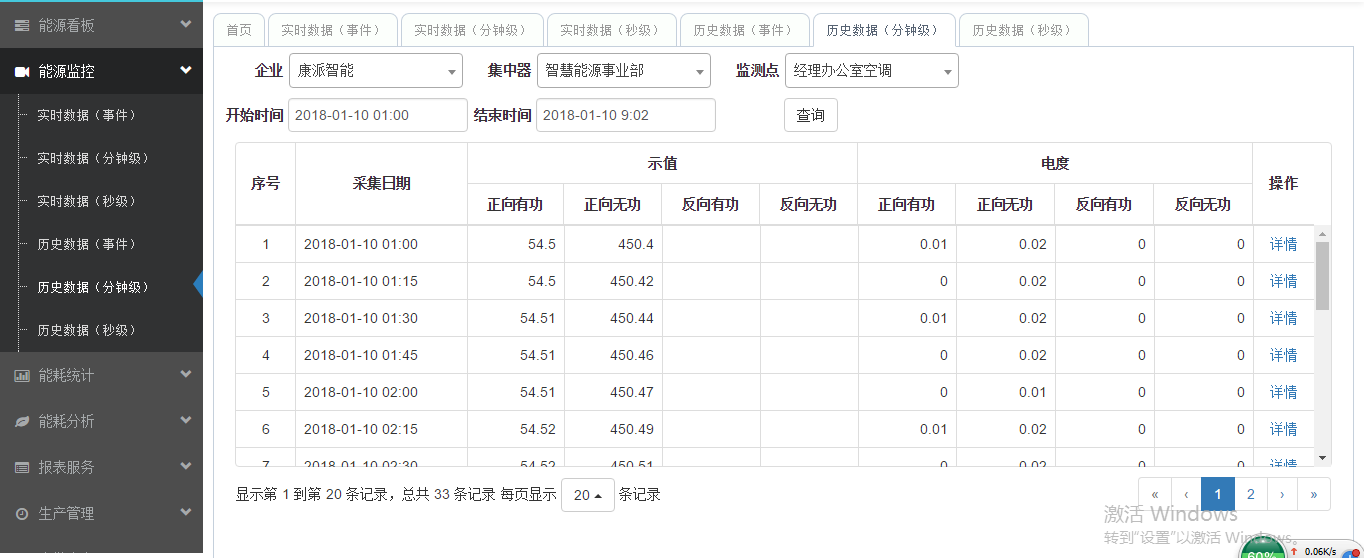

（5）歷史數據（分鐘級）

分鐘級歷史數據可以在歷史數據（分鐘級）中查到，選擇集中器，選擇監測點，選擇時間段，點擊查詢就會調出如下圖所示當前用能設備分鐘級歷史數據記錄。通過查看不同時間的分鐘級歷史數據，可以了解設備用能情況，對月、季、年能耗分析起著重要作用。

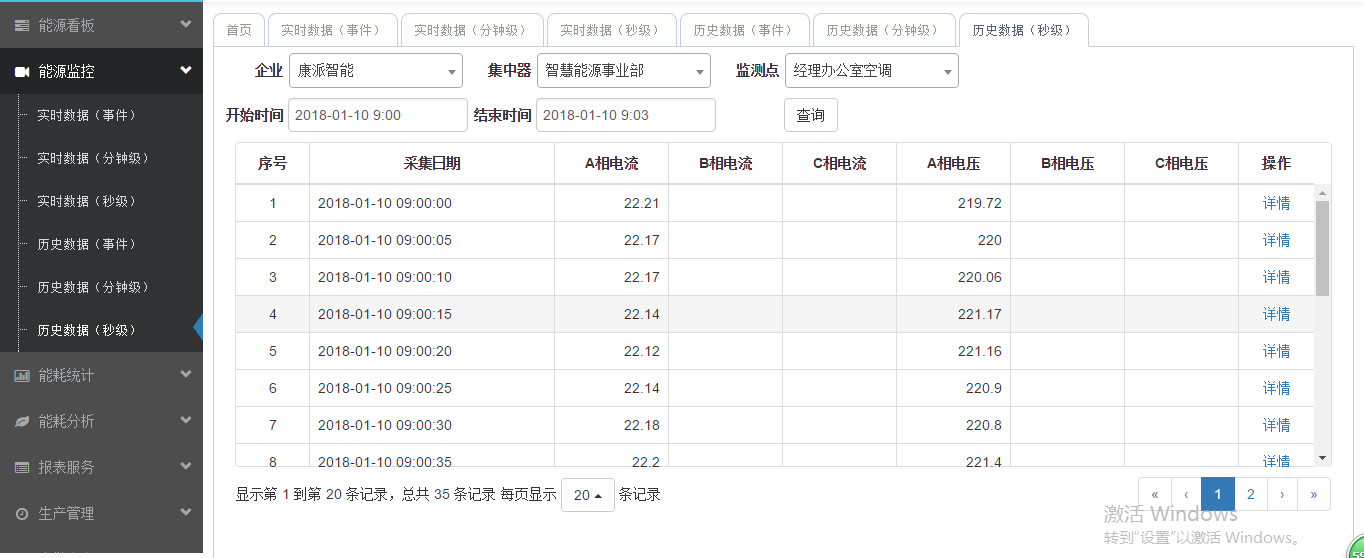

（6）歷史數據（秒級）

秒級歷史數據可以在歷史數據（秒級）中查到，選擇集中器，選擇監測點，選擇時間段，點擊查詢就會調出如下圖所示當前用能設備秒級歷史數據記錄。通過查看不同時間的秒級歷史數據，可以了解設備運行情況，當有故障發生，通過查看歷史數據，可以初步判斷問題所在，縮小排查范圍，對設備維護起著重要作用。

3.3電能分析

該功能可以實現對企業整體、部門、設備耗能的變化趨勢進行統計并與同期的耗能進行分析對比；可對電量指標進行綜合分析（電量電費分析、負荷特性分析、電價時段分析、功率因數分析）。通過數據的支撐和對比分析，為企業用能的改善提供科學的數據支撐。

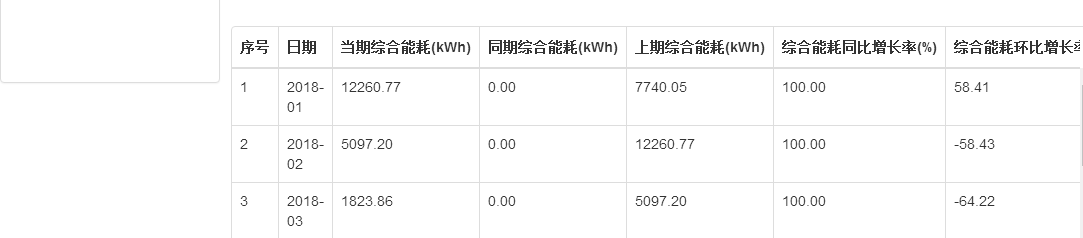

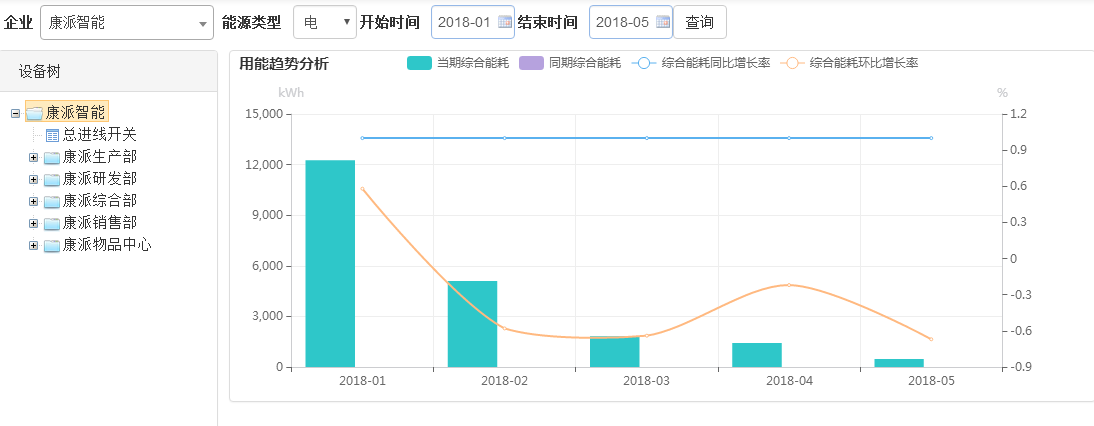

企業用能分析

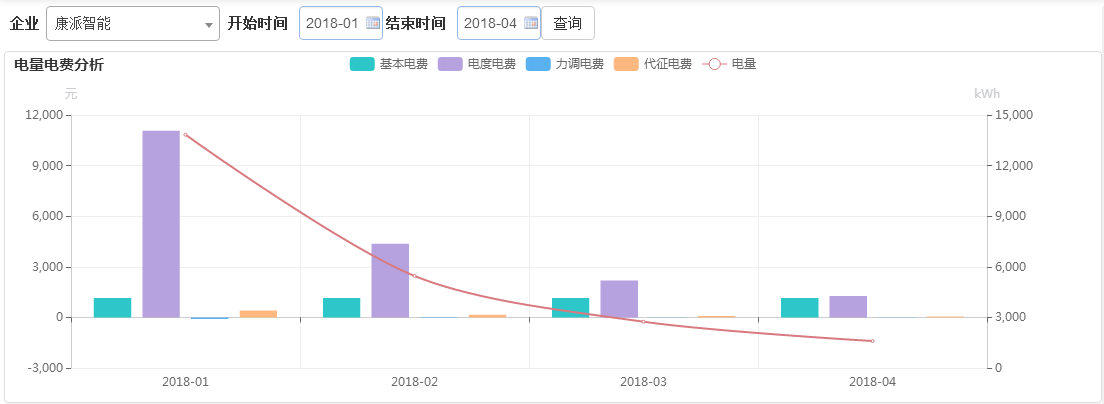

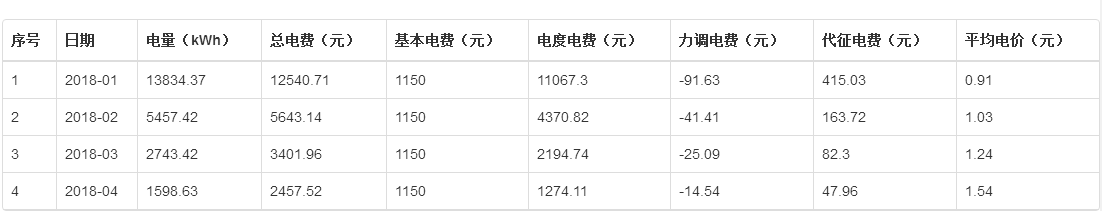

電量電費分析

3.4報表服務

根據用戶需求制作日報表、月報表、年度報表、班組報表，報表設有打印功能，可定時自動打印或觸發條件打印，并可導出到excel表格中，顯著減少抄表工作的人力成本，提高用戶的經濟效益。日報表可以記錄0-24點的用電量值，月報表可以記錄一個完整月1-31日的用電量值。

月報表（數據暫缺）

3.5告警中心

可根據用戶的實際需求對設備及參量設置閥值，用戶可通過電能管理系統對設備的進行監控和告警，以便及時預判及處理故障情況，保證用電安全及穩定。

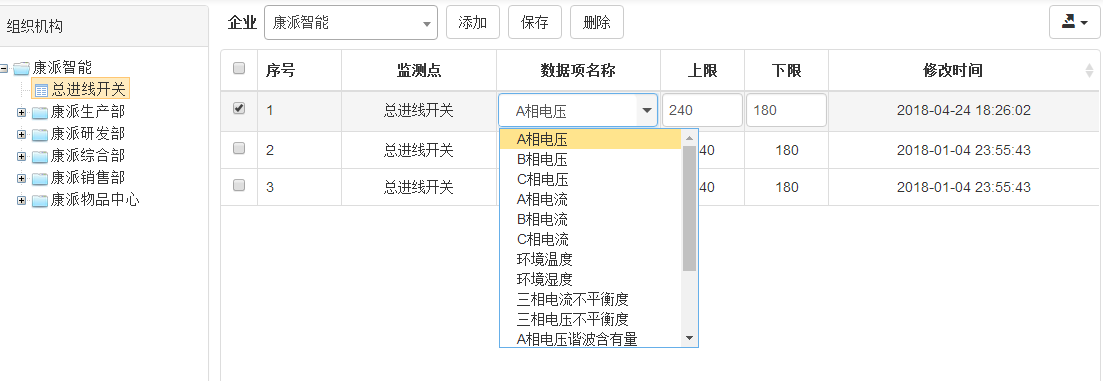

設備越限值設置

設備越限告警展示

3.6生產管理

生產管理可對產品類型、生產數量、班組交接及班組內的突發狀況進行記錄，實現對生產的把控和監督，實現看板式、科學化的生產管理。

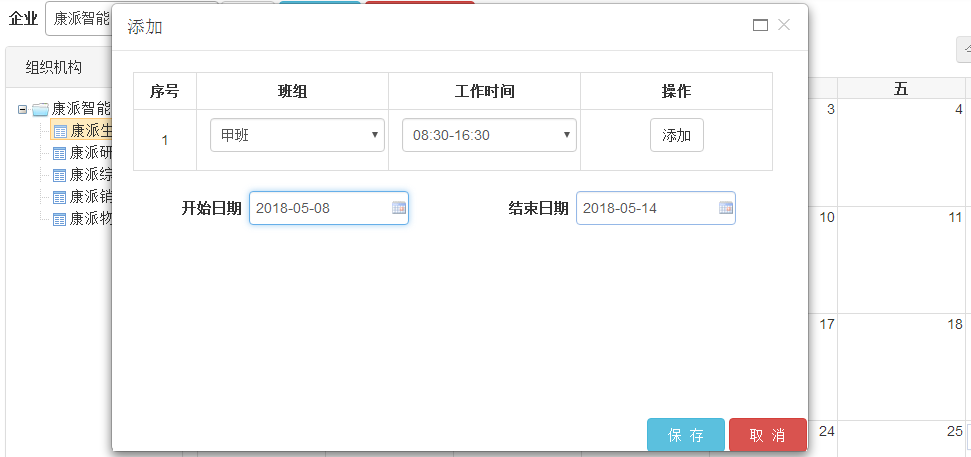

班組管理

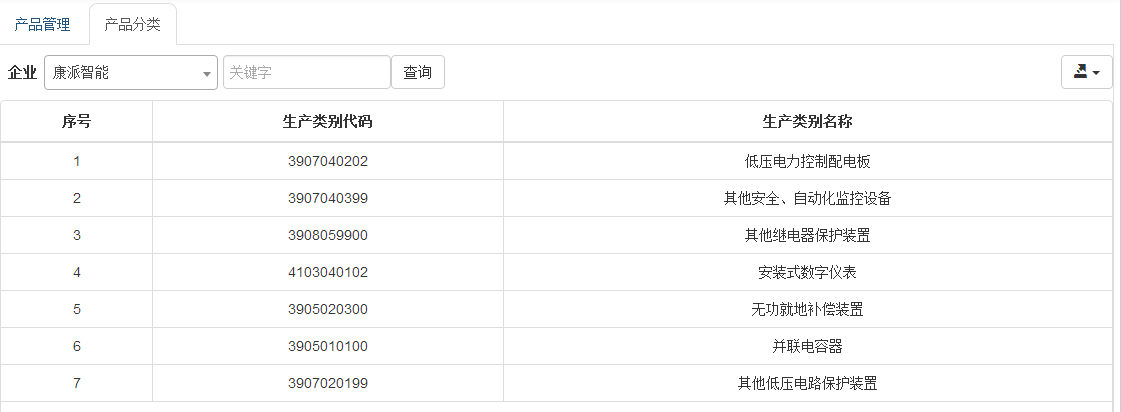

產品管理

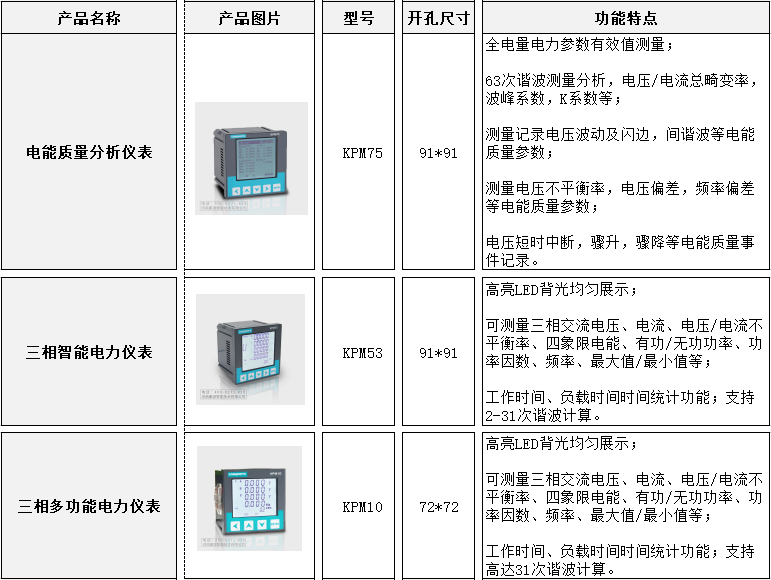

4. 電能管理智能終端監測產品

5. 電能管理系統的幾種典型方案

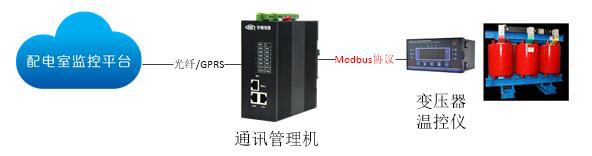

5.1 變壓器監測方案

通過變壓器溫控器采集變壓器三相鐵芯的溫度，及啟停變壓器的風機，有油位傳感的可以檢測油位，對于調容調壓配電變壓器，可以實現調容調壓的操作和檢測；變壓器溫控器通過Modbus通訊協議將溫度信號傳至通訊管理機。

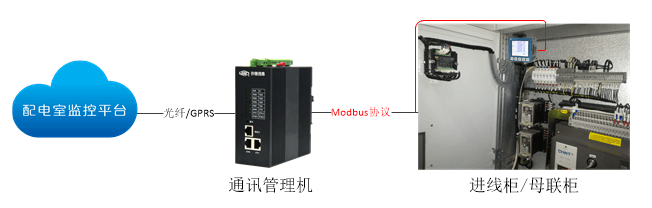

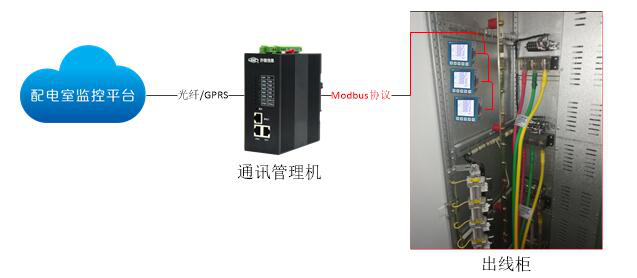

5.2 變壓器出線柜及母聯柜監測方案

變壓器出線柜及母聯柜為主要設備，需要對其進行重點監測；在其位置加裝電力能效終端，實時采集三相電流、三相電壓、功率、功率因數、有功電能、無功電能、漏電電流、2-31次諧波等電力參數；用于分析變壓器的經濟運行和安全運行，及功率因數、三相不平衡、諧波對變壓損耗的影響。

5.3 低壓柜出線監測方案

出線回路加裝電量型電力能效監測終端，監測該回路與其下面的表箱之間建立邏輯關系，便于日后快速分析故障原因。實時采集三相電流、三相電壓、功率、功率因數、有功電能、無功電能等電力參數。

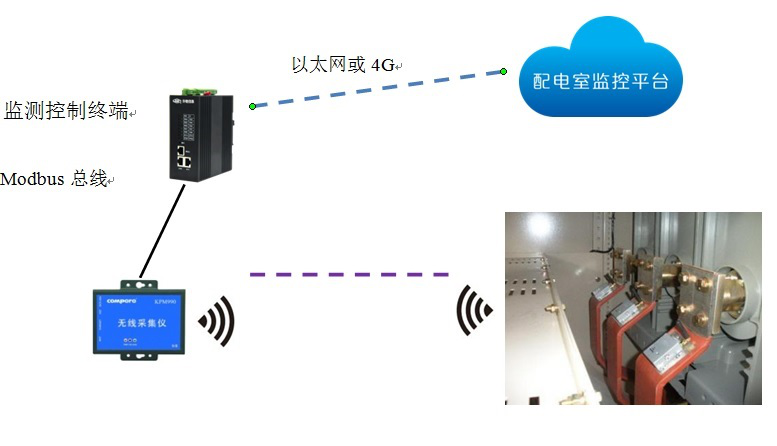

5.4 母排無線溫度監測方案

針對母排搭接處放置智能無線測溫傳感器，實時動態監測母排溫度變化情況；在配電室或箱式配電室構建局部的無線基站，收集無線智能終端采集的數據，每十五分鐘主動巡檢一次，實現超溫主動報警機制，避免長期高溫運行，造成絕緣件老化。

5.5 電動機回路監測方案

電動機回路加裝低壓電動機保護控制，除了多種的保護功能外，還檢測電動機回路的電流、電壓、功率、功率因數、電能等參數，同時對電機運行維護數據進行統計分析，如：電機運行累積時間、停車時間、最近10次故障記錄等數據。

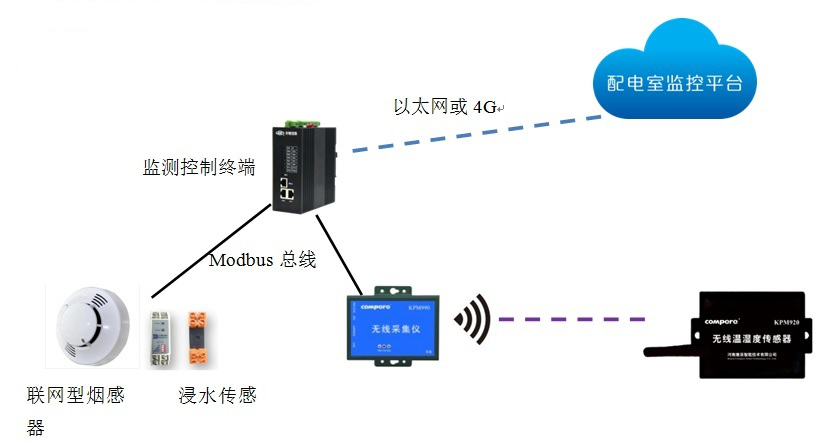

5.6 配電室環境監測方案

在配電室或開閉所子站安裝網絡紅外攝像機，包括固定攝像機、一體化云臺球機等，實現對變電室內全天候的視頻監控，具備闖入識別報警、夜間自適應紅外監控、定時巡航掃描，監控、照明自動/手動開啟關閉，視頻畫面的本地存儲和遠程上傳/調用等功能。

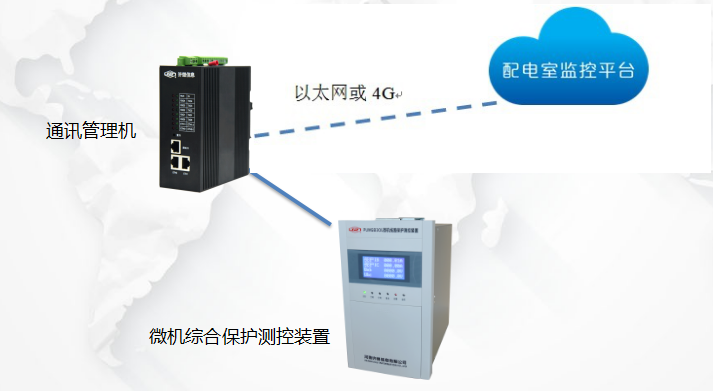

5.7 微機保護監測方案

通過使用基于高性能DSP處理器和嵌入式實時操作系統，集保護、測控、通訊于一體的綜合保護測控裝置。具有保護、遙測、遙信、遙脈、遙調、遙控功能，可實現對其全方面的控制和管理。可提供線路保護測控、變壓器保護測控、電動機保護測控、PT保護測控、電容器保護測控、備自投母聯保護等產品類型。
